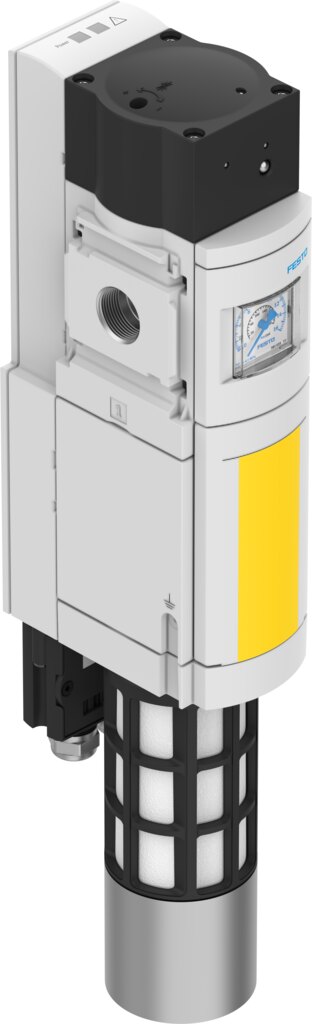

8190258-MS6-SV-1/2-E-10V24-SO-AG-MP1 Basınçlandırma ve hava Tahliye Valfi

Açıklama

• SeriMS
• Boyut6
• Izgara ölçüsü62 mm
• Güvenlik fonksiyonuHava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
• Safety Integrity Level (SIL)Hava tahliyesi / SIL 3 Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / SIL 3
• Performans seviyesi (PL)Hava tahliyesi / Kategori 4’e kadar, Performans Seviyesi e Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / Kategori 4’e kadar, Performans Seviyesi e
• Zorunlu dinamizasyon hakkında notAnahtarlama frekansı en az 1/ay
• TasarımPiston yuvası
• Örtüşmenegatif kapsama
• Çalıştırma türüelektrikli
• Pilot hava beslemesidahili
• Sızdırmazlık prensibiyumuşak
• Hava tahliye fonksiyonukısılamaz
• Konum algılama prensibiManyetik piston prensibi
• Karşılık geldiği normDIN EN ISO 13849-1
• Manuel kumandayok
• Geri alma türümekanik yay
• Kontrol türüpilot kumandalı

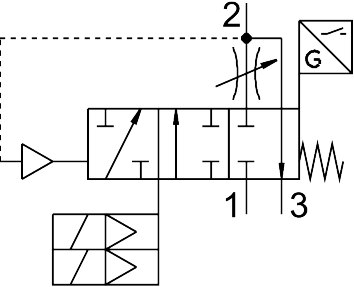

• Sembol00995704
• Valf fonksiyonuBasınçlandırma işlevi
• Çalışma basıncı0.35 MPa … 1 MPa
• Çalışma basıncı3.5 bar … 10 bar
• Basınç göstergesimanometre ile
• C değeri19.3 l/sbar
• b değeri0.21
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)4300 l/dak
• Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)9000 l/dak
• Maks. anahtarlama frekansı0.5 Hz
• Kapama anahtarlama süresi40 ms
• Açma anahtarlama süresi130 ms
• Devreye girme süresi100%
• Sinyal durumu göstergesiLED topraklamasız temas
• Nominal çalışma gerilimi DC24 V
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
• Malzeme hakkında notRoHS uyumlu
• LABS uygunluğuVDMA24364-B1/B2-L
• Ses basınç seviyesi75 dB(A)
• Koruma türüIP65 soketli
• Akışkan sıcaklığı-10 °C … 50 °C
• Ortam sıcaklığı-10 °C … 50 °C
• Depolama sıcaklığı-10 °C … 50 °C
• Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• RuhsatRCM işareti
• KC işaretiKC-EMC
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Sertifikayi düzenleyen kuruluşIFA 1001180 Intertek UK-MCR-0086
• Montaj türüHat kurulumu aksesuarlarla
• Montaj konumuherhangi bir
• Ürün ağırlığı2210 g
• Pnömatik bağlantı 1G1/2
• Pnömatik bağlantı 2G1/2
• Pnömatik bağlantı 3G1
• Elektrik bağlantısı9 kutuplu Sub-D
• Gövde malzemesiAlüminyum pres döküm
• Sızdırmazlık elemanları malzemesiNBR
• Piston mili malzemesiyüksek alaşımlı paslanmaz çelik
