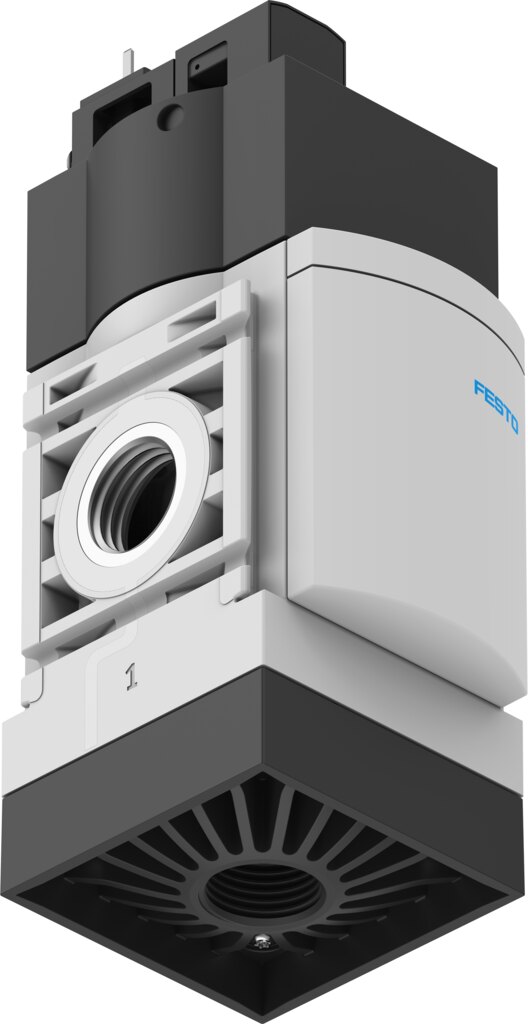

8091578-MS6-EE-1/2-V24-B Açma/Kapama Valfi

Açıklama

• SeriMS
• Boyut6
• Izgara ölçüsü62 mm
• TasarımPopet valf, elektrik kumandalı
• Çalıştırma türüelektrikli
• Hava tahliye fonksiyonukısılamaz
• Manuel kumandakilitlemeli basmalı
• Geri alma türümekanik yay
• Kontrol türüpilot kumandalı
• Sembol00991008
• Valf fonksiyonu3/2 kapalı tek bobinli
• Çalışma basıncı0.3 MPa … 0.7 MPa
• Çalışma basıncı3 bar … 7 bar
• Örtüşmenegatif kapsama
• C değeri21.33 l/sbar
• b değeri0.52
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)5000 l/dak
• Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)4000 l/dak
• Bobin karakteristik değerleri24 V DC: 2,3 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• Açma süresi29 ms
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK1 – korozyona düşük maruziyet
• Malzeme hakkında notRoHS uyumlu
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 7
• Akışkan sıcaklığı-5 °C … 50 °C
• Koruma türüIP65
• Ortam sıcaklığı-5 °C … 50 °C
• Montaj türüduvar/yüzey tutucu ile
• Montaj konumuherhangi bir
• Anahtarlama konumu göstergesiaksesuarlar ile
• Ürün ağırlığı490 g
• Pnömatik bağlantı 1G1/2
• Pnömatik bağlantı 2G1/2
• Pnömatik bağlantı 3G1/2
• Pilot hava beslemesidahili
• Elektrik bağlantısıC formu EN 175301-803 uyarınca
• Sinyal durumu göstergesiaksesuarlarla
• Ek fonksiyon seçimisusturucu ile
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiPA takviyeli
