8060310-VUVS-LK30-M52-AD-G38-1B2+GL-S Selenoid Valf

Açıklama

• Valf fonksiyonu5/2 tek bobinli
• Çalıştırma türüelektrikli
• Valf boyutu31 mm
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)1600 l/dak
• Pnömatik çalışma bağlantısıG3/8
• Çalışma gerilimi24V DC
• Çalışma basıncı0.15 MPa … 0.8 MPa
• Çalışma basıncı1.5 bar … 8 bar
• TasarımPiston sürgüsü
• Geri alma türüpnömatik yay
• Koruma türüIP65 soketli IEC 60529’a göre
• Nominal genişlik8.1 mm
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandakilitlemeli basmalı
• Kontrol türüpilot kumandalı
• Pilot hava beslemesidahili
• Akış yönütersine çevrilemez

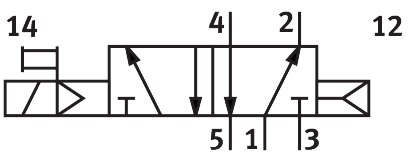

• Sembol00991049
• Örtüşmepozitif kapsama
• b değeri0.37
• C değeri7.03 l/sbar
• Kapama anahtarlama süresi21 ms
• Açma anahtarlama süresi16 ms
• Devreye girme süresi100%
• 0 sinyalinde maks. pozitif test palsı2500 µs
• 1 sinyalide maks. negatif test palsı1100 µs
• Bobin karakteristik değerleri24 V DC: 3,3 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 1 ile şok testi
• Korozyon direnci sınıfı KBK1 – korozyona düşük maruziyet
• LABS uygunluğuVDMA24364 Zone III
• Akışkan sıcaklığı-5 °C … 50 °C
• Kontrol ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• Ortam sıcaklığı-5 °C … 50 °C
• Ürün ağırlığı339 g
• Elektrik bağlantısıVidalı terminal
• Kablo çapı6 mm … 8 mm
• İletkenin nominal kesiti0.5 mm² … 1.5 mm²
• Montaj türüTerminal şeridina geçiş deliği ile
• Havalandırma açıklığı bağlantıtoplanmadı
• Pnömatik bağlantı 1G3/8
• Pnömatik bağlantı 2G3/8
• Pnömatik bağlantı 3G3/8
• Pnömatik bağlantı 4G3/8
• Pnömatik bağlantı 5G3/8
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiDövme alüminyum alaşım
• Piston sürgüsü malzemesiDövme alüminyum alaşım
