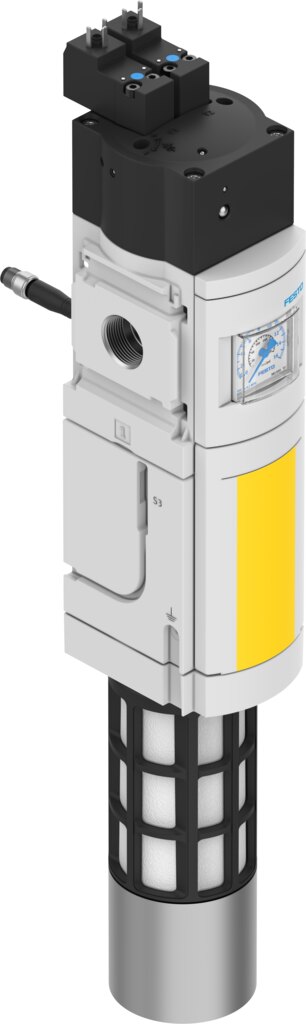

8038490-MS6-SV-1/2-D-10V24-2M8-SO-AG Basınçlandırma ve hava Tahliye Valfi
Tahmini Teslimat: Tahmini teslimat tarihi: 22 Kasım 2025
Fiyatı görmek için giriş yapın
Stokta var
Açıklama
- SeriMS
- Boyut6
- Izgara ölçüsü62 mm
- Güvenlik fonksiyonuHava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
- Safety Integrity Level (SIL)Hava tahliyesi / SIL 3 Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / SIL 3
- Performans seviyesi (PL)Hava tahliyesi / Kategori 3, Performans Seviyesi d Beklenmedik başlatmanın (basınçlandırma) önlenmesi / Kategori 3, Performans seviyesi d
- Zorunlu dinamizasyon hakkında notAnahtarlama frekansı en az 1/ay
- TasarımPiston yuvası
- Örtüşmenegatif kapsama
- Çalıştırma türüelektrikli
- Pilot hava beslemesidahili
- Sızdırmazlık prensibiyumuşak
- Hava tahliye fonksiyonukısılamaz
- Konum algılama prensibiManyetik piston prensibi
- Karşılık geldiği normDIN EN ISO 13849-1 DIN EN ISO 13849-2
- Manuel kumandayok
- Geri alma türümekanik yay
- Kontrol türüpilot kumandalı
- Sembol00995704
- Valf fonksiyonuBasınçlandırma işlevi
- Çalışma basıncı0.35 MPa … 1 MPa
- Çalışma basıncı3.5 bar … 10 bar
- Basınç göstergesimanometre ile
- C değeri19.3 l/sbar
- b değeri0.21
- Standart nominal debi (DIN 1343’e göre normalleştirilmiş)4300 l/dak
- Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)9000 l/dak
- Maks. anahtarlama frekansı0.5 Hz
- Kapama anahtarlama süresi40 ms
- Açma anahtarlama süresi130 ms
- Devreye girme süresi100%
- Sinyal durumu göstergesiLED Anahtarlama çıkışları
- Bobin karakteristik değerleri24 V DC: 1,8 W
- Nominal çalışma gerilimi DC24 V
- İzin verilen gerilim dalgalanmaları% +10 / % -15
- İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
- İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
- Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
- Malzeme hakkında notRoHS uyumlu
- LABS uygunluğuVDMA24364-B1/B2-L
- Ses basınç seviyesi75 dB(A)
- Koruma türüIP65 soketli
- Akışkan sıcaklığı-10 °C … 50 °C
- Ortam sıcaklığı-10 °C … 50 °C
- Depolama sıcaklığı-10 °C … 50 °C
- Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
- Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
- RuhsatRCM işareti
- KC işaretiKC-EMC
- CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
- UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
- Montaj türüHat kurulumu aksesuarlarla
- Montaj konumuherhangi bir
- Ürün ağırlığı2110 g
- Pnömatik bağlantı 1G1/2
- Pnömatik bağlantı 2G1/2
- Pnömatik bağlantı 3G1
- Elektrik bağlantısı2 kutuplu 2x soket C formu EN 175301-803 uyarınca
- Elektrik bağlantısı yaklaşım sensörü2x soketlili kablo 3 kutuplu M8 dönebilen vida dişi
- Gövde malzemesiAlüminyum pres döküm
- Sızdırmazlık elemanları malzemesiNBR
- Piston mili malzemesiyüksek alaşımlı paslanmaz çelik
