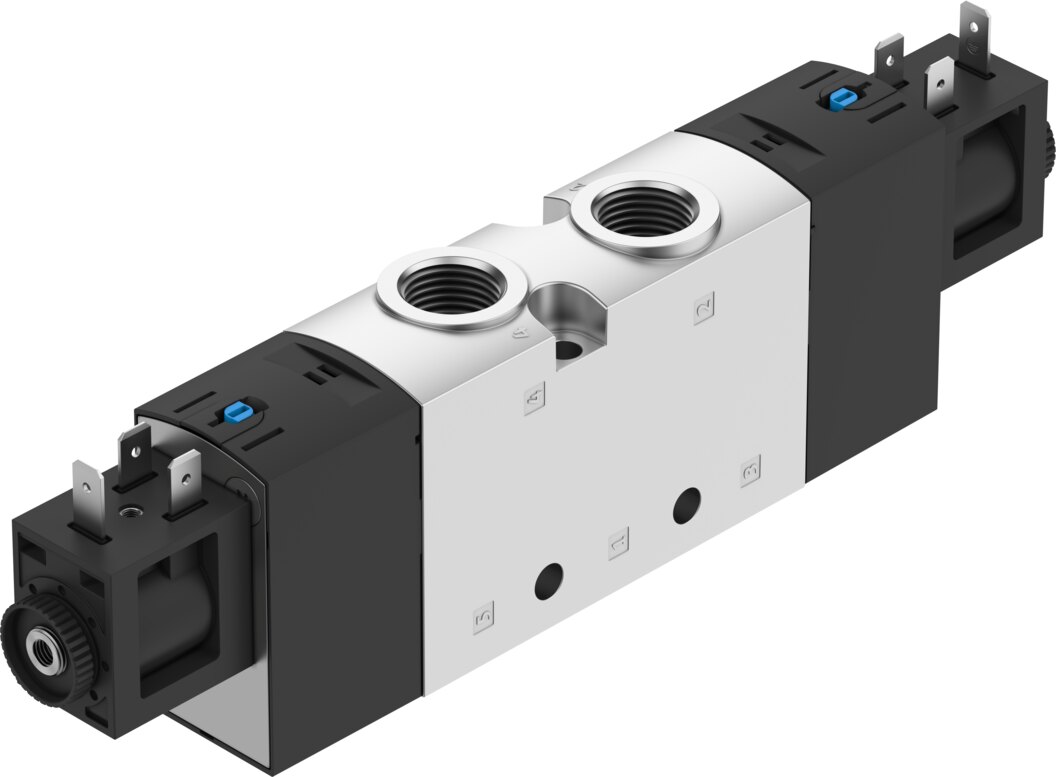

8036697-VUVS-LT30-B52-D-G38-F8-1B2 Selenoid Valf

Açıklama

• Valf fonksiyonu5/2 çift bobinli
• Çalıştırma türüelektrikli
• Valf boyutu31 mm
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)1800 l/dak
• Pnömatik çalışma bağlantısıG3/8
• Çalışma gerilimi24V DC
• Çalışma basıncı0.15 MPa … 1 MPa
• Çalışma basıncı1.5 bar … 10 bar
• TasarımPlaka yuvası
• Ruhsatc UL us – Tanınan (OL)
• Koruma türüIP65 soketli IEC 60529’a göre
• Nominal genişlik8.7 mm
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandakilitlemeli basmalı
• Kontrol türüpilot kumandalı
• Pilot hava beslemesidahili
• Akış yönütersine çevrilemez

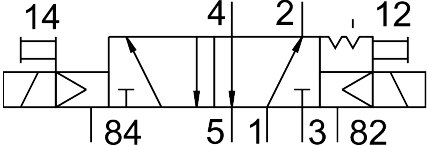

• Sembol00995754
• Örtüşmenegatif kapsama
• b değeri0.3
• C değeri9.9 l/sbar
• Değiştirme anahtarlama süresi13 ms
• Devreye girme süresi100%
• 0 sinyalinde maks. pozitif test palsı2000 µs
• 1 sinyalide maks. negatif test palsı3600 µs
• Bobin karakteristik değerleri24 V DC: 3,3 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
• Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda uygunluğu, aşağıdakilere göre ölçülür ISO 14644-14ISO 14644-1 uyarınca Sınıf 6
• Akışkan sıcaklığı-10 °C … 60 °C
• Kontrol ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• Ortam sıcaklığı-10 °C … 60 °C
• Ürün ağırlığı542 g
• Elektrik bağlantısıB formu endüstri standardına göre (11 mm)
• Montaj türüTerminal şeridina geçiş deliği ile
• Havalandırma açıklığı bağlantıtoplanmadı
• Kontrol tahliye havası bağlantısı 82M5
• Kontrol tahliye havası bağlantısı 84M5
• Pnömatik bağlantı 1G3/8
• Pnömatik bağlantı 2G3/8
• Pnömatik bağlantı 3G3/8
• Pnömatik bağlantı 4G3/8
• Pnömatik bağlantı 5G3/8
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR TPE-U(PU)
• Gövde malzemesiAlüminyum döküm, boyalı
• Piston sürgüsü malzemesiPOM
• Vida malzemesiÇelik, galvanize
