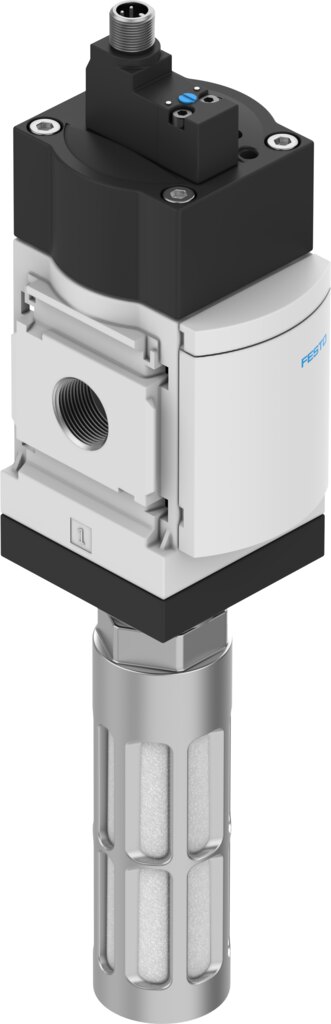

578769-MS6-SV-1/2-C-10V24P-S Basınçlandırma ve hava Tahliye Valfi

Açıklama

• SeriMS
• Boyut6
• Izgara ölçüsü62 mm
• Güvenlik fonksiyonuHava tahliyesi Beklenmeyen başlatmanın önlenmesi (basınçlandırma)
• Performans seviyesi (PL)Tahliye / Kategori 1, Performans Seviyesi c Beklenmeyen başlatmanın önlenmesi (basınçlandırma) / Kategori 1, Performans Düzeyi c
• Zorunlu dinamizasyon hakkında notAnahtarlama frekansı en az 1/ay
• TasarımPiston sürgüsü
• Örtüşmepozitif kapsama
• Çalıştırma türüelektrikli
• Pilot hava beslemesidahili
• Sızdırmazlık prensibiyumuşak
• Hava tahliye fonksiyonukısılamaz
• Manuel kumandaPilot solenoid valfte: basmalı, kilitlemeli; basınçlandırma ve hava tahliye valfinde: kilitlemeli, yay dönüşlü
• Geri alma türümekanik yay
• Kontrol türüpilot kumandalı

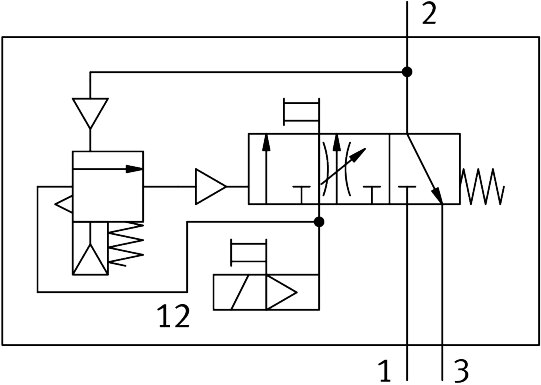

• Sembol00995813
• Valf fonksiyonuBasınçlandırma işlevi
• Çalışma basıncı0.3 MPa … 1 MPa
• Çalışma basıncı3 bar … 10 bar
• C değeri23.2 l/sbar
• b değeri0.4
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)5700 l/dak
• Normal akış hızı hava tahliyesi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)7600 l/dak
• Kapama anahtarlama süresi65 ms
• Açma anahtarlama süresi370 ms
• Devreye girme süresi100%
• Bobin karakteristik değerleri24 V DC: 1,8 W
• İzin verilen gerilim dalgalanmaları+/- 10%
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
• Malzeme hakkında notRoHS uyumlu
• LABS uygunluğuVDMA24364-B1/B2-L
• Koruma türüIP65 soketli
• Akışkan sıcaklığı0 °C … 60 °C
• Ortam sıcaklığı0 °C … 60 °C
• Depolama sıcaklığı-10 °C … 60 °C
• Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• CE işareti (bkz. Uygunluk Beyanı)AB EMC direktifine göre AB makine direktifine göre AB RoHS direktifine göre
• UKCA işareti (bkz. Uygunluk Beyanı)EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık makine düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
• Gıdaya uygunlukbkz. Gelişmiş yapı malzemesi bilgisi
• Montaj türüHat kurulumu aksesuarlarla
• Montaj konumuherhangi bir
• Ürün ağırlığı1006 g
• Pnömatik bağlantı 1G1/2
• Pnömatik bağlantı 2G1/2
• Pnömatik bağlantı 3G3/4
• Elektrik bağlantısı4 kutuplu IEC 61076-2-101’e göre
• Gövde malzemesiAlüminyum pres döküm
• Sızdırmazlık elemanları malzemesiNBR
• Piston mili malzemesiyüksek alaşımlı paslanmaz çelik
