575487-VUVS-L25-M32U-AZD-G14-F8 Selenoid Valf

Açıklama

• Valf fonksiyonu3/2 açık tek bobinli
• Çalıştırma türüelektrikli
• Valf boyutu26.5 mm
• Standart nominal debi (DIN 1343’e göre normalleştirilmiş)1000 l/dak
• Pnömatik çalışma bağlantısıG1/4
• Çalışma basıncı-0.09 MPa … 1 MPa
• Çalışma basıncı-0.9 bar … 10 bar
• TasarımPiston sürgüsü
• Geri alma türüpnömatik yay
• Ruhsatc UL us – Tanınan (OL)
• Denizcilik sınıflandırmasıbkz. sertifika
• Sertifikayi düzenleyen kuruluşDNVGL-TAA000011J
• Nominal genişlik6.3 mm
• Hava tahliye fonksiyonukısılabilir
• Sızdırmazlık prensibiyumuşak
• Montaj konumuherhangi bir
• Manuel kumandakilitlemeli basmalı
• Kontrol türüpilot kumandalı
• Pilot hava beslemesiharici
• Akış yönütersine çevrilebilir

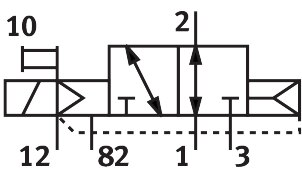

• Sembol00991448
• Örtüşmepozitif kapsama
• Kontrol basıncı0.25 MPa … 1 MPa
• Kontrol basıncı2.5 bar … 10 bar
• b değeri0.3
• C değeri4.2 l/sbar
• Kapama anahtarlama süresi26 ms
• Açma anahtarlama süresi12 ms
• 0 sinyalinde maks. pozitif test palsı2000 µs
• 1 sinyalide maks. negatif test palsı3600 µs
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Osilasyon direnciFN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
• Şok direnciFN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
• Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Temiz oda sınıfıISO 14644-1 uyarınca Sınıf 6
• Akışkan sıcaklığı-10 °C … 60 °C
• Kontrol ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• Ortam sıcaklığı-10 °C … 60 °C
• Ürün ağırlığı244 g
• Montaj türüTerminal şeridina geçiş deliği ile
• Havalandırma açıklığı bağlantıtoplanmadı
• Kontrol tahliye havası bağlantısı 82M5
• Kontrol havası bağlantısı 12M5
• Pnömatik bağlantı 1G1/4
• Pnömatik bağlantı 2G1/4
• Pnömatik bağlantı 3G1/4
• Malzeme hakkında notRoHS uyumlu
• Sızdırmazlık elemanları malzemesiHNBR NBR
• Gövde malzemesiboyalı
• Piston sürgüsü malzemesiDövme alüminyum alaşım
• Vida malzemesiÇelik, galvanize
