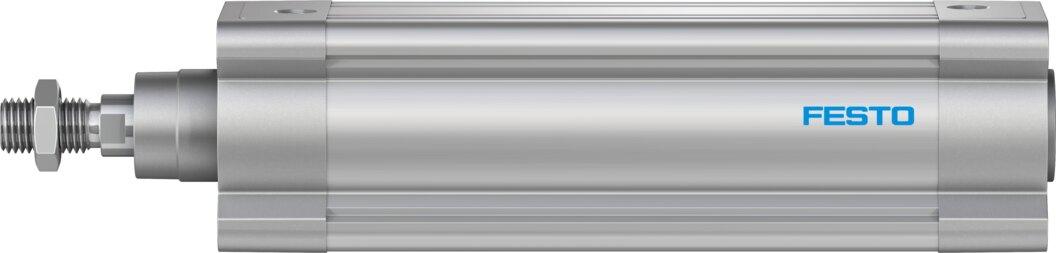

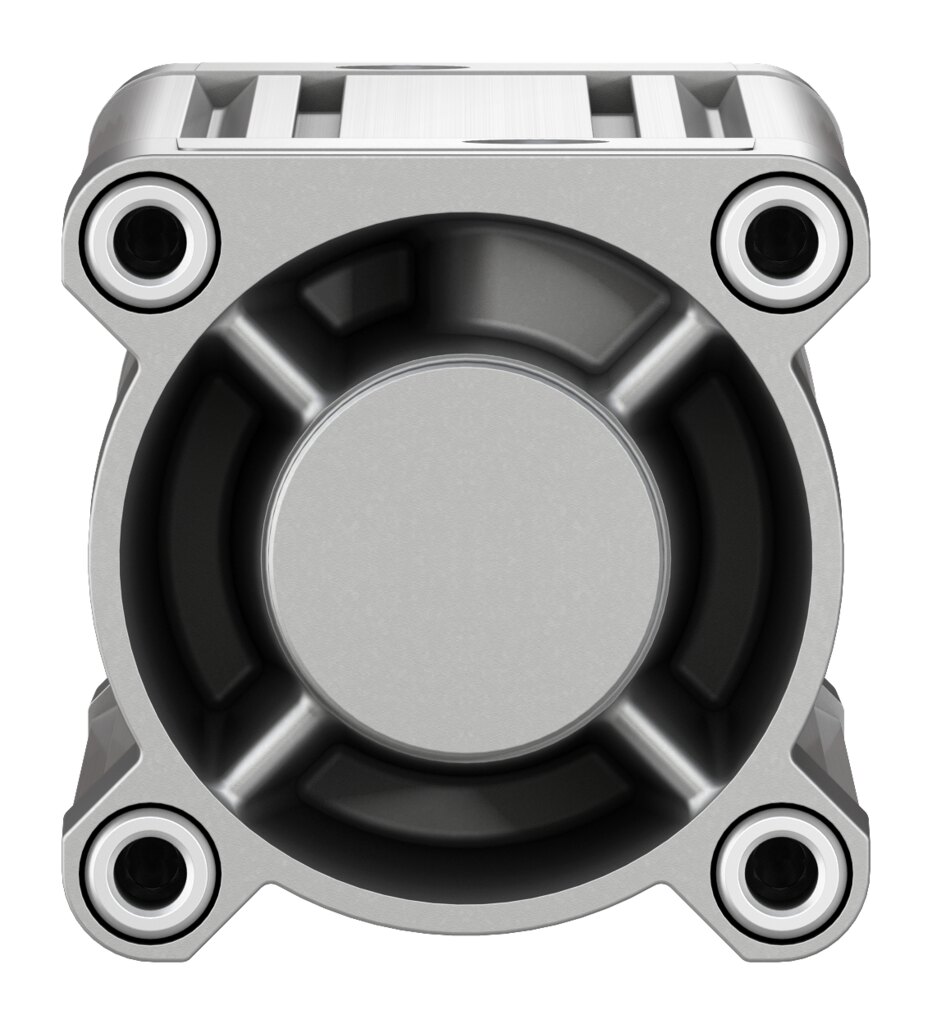

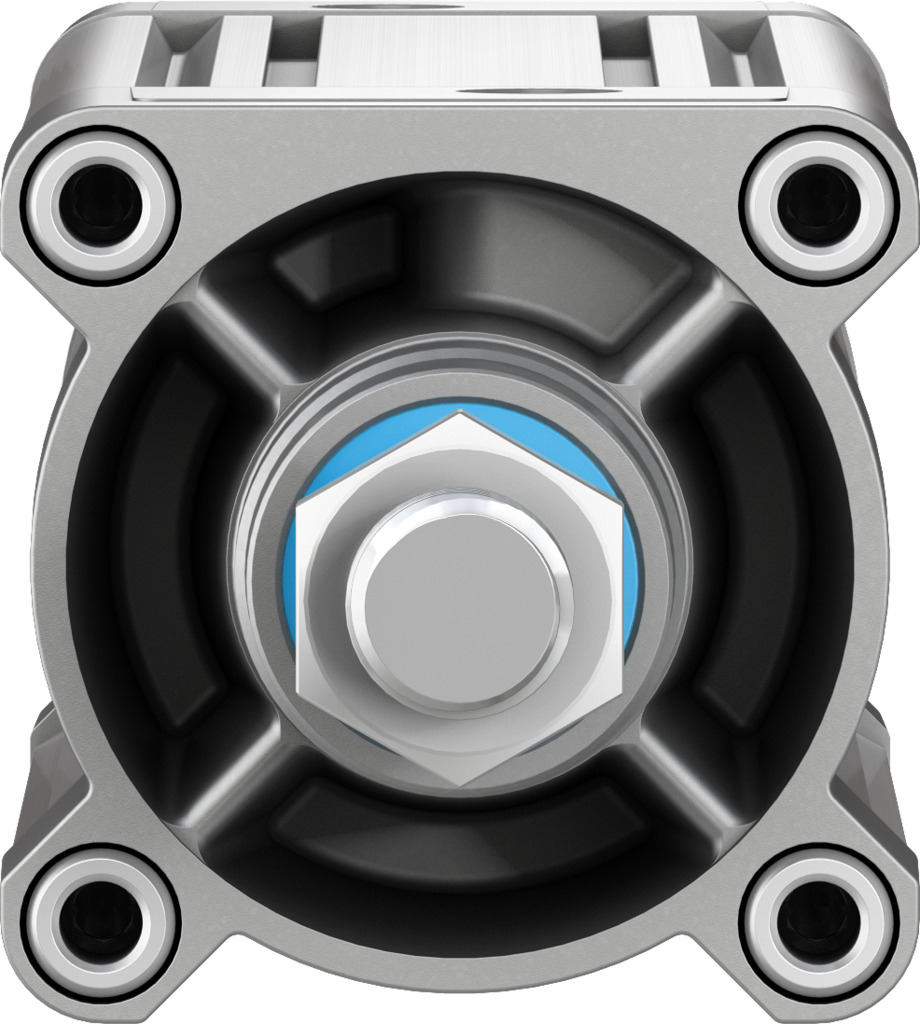

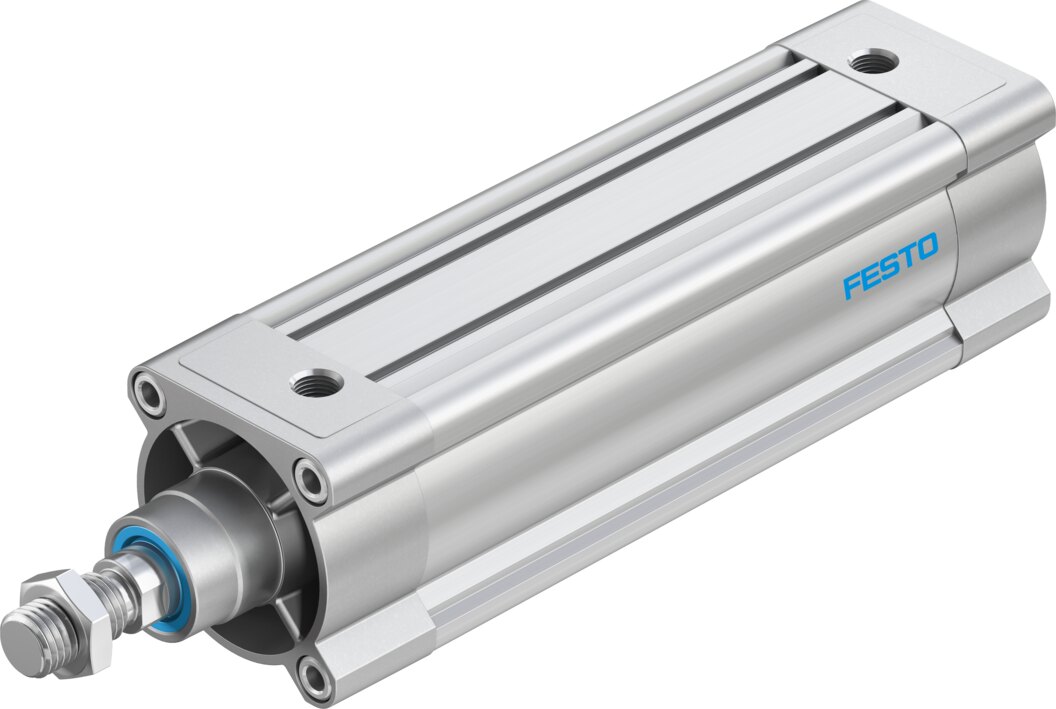

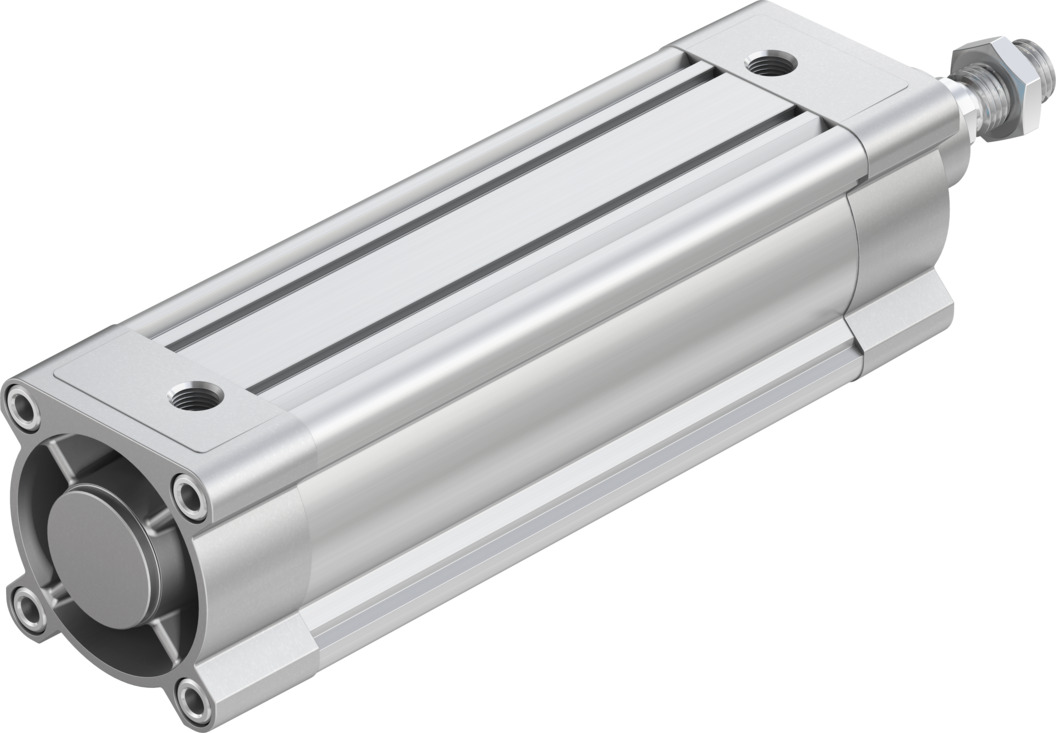

1383373-DSBC-80-200-PPSA-N3 Standart Silindir

Açıklama

• Strok200 mm
• Piston çapı80 mm
• Piston mili diş ölçüsüM20x1,5
• Sönümlemekendinden ayarlı pnömatik son konum sönümlemesi
• Montaj konumuherhangi bir
• Karşılık geldiği normISO 15552
• Piston mili ucuErkek diş
• TasarımPiston Piston mili Profil borusu
• Konum algılamayaklaşım sensörü için
• Sembol00992970
• Varyantlartek taraflı piston mili
• Çalışma basıncı0.04 MPa … 1.2 MPa
• Çalışma basıncı0.4 bar … 12 bar
• Çalışma şekliçift etkili
• İşletim ortamıISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
• İşletim / kontrol ortamı hakkında notYağlı işletim mümkün (diğer işletimde gerekli)
• Korozyon direnci sınıfı KBK2 – orta derece korozyona maruziyet
• LABS uygunluğuVDMA24364-B1/B2-L
• Ortam sıcaklığı-20 °C … 80 °C
• Son konumlarda darbe enerjisi1.8 j
• Sönümleme uzunluğu31 mm
• 0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, geri dönüş2721 N
• 0,6 MPa’da (6 bar, 87 psi) teorik kuvvet, ilerleme3016 N
• Hareketli kütle1590 g
• 0 mm strokta hareketli kütle810 g
• 10 mm strok başına hareketli kütle ek yük39 g
• Ürün ağırlığı4500 g
• 0 mm strokta temel ağırlık2660 g
• 10 mm strok başına ek ağırlık92 g
• Montaj türüdişi diş ile aksesuarlarla
• Pnömatik bağlantıG3/8
• Malzeme hakkında notRoHS uyumlu
• Kapak malzemesiAlüminyum döküm, kaplamalı
• Piston contası malzemesiTPE-U(PU)
• Piston malzemesiDövme alüminyum alaşım
• Piston mili malzemesiyüksek alaşımlı çelik
• Piston mili sızdırmazlık sıyırıcı malzemesiTPE-U(PU)
• Tampon sızdırmazlık öğesi malzemesiTPE-U(PU)
• Yastıklama pistonu malzemesiPOM
• Silindir borusu malzemesiDövme alüminyum alaşımı, sürgülü eloksallı
• Somun malzemesiÇelik, galvanize
• Yatak malzemesiPOM
• Kovan vidaları malzemesiGalvanize çelik
